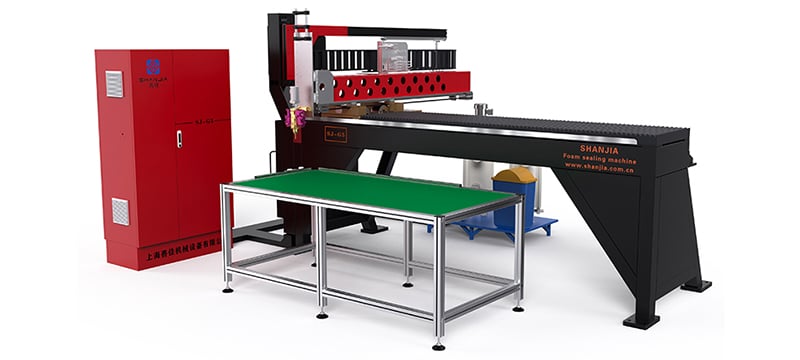

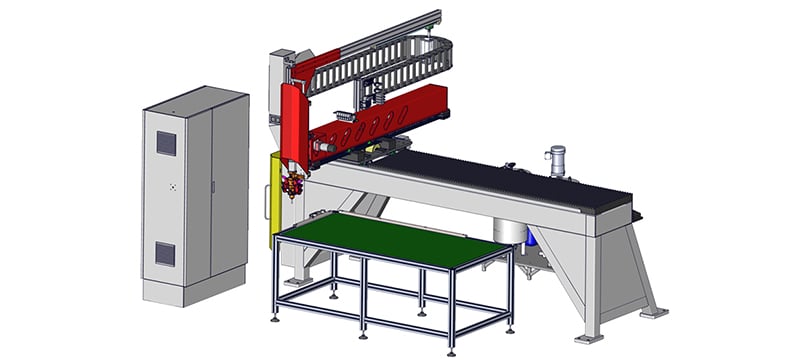

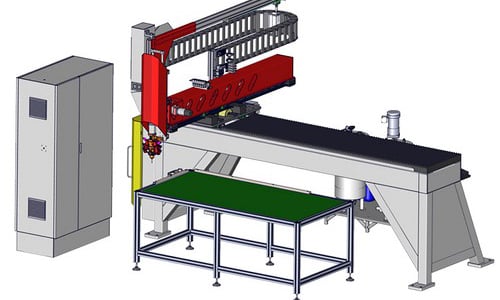

Mesin Gasket Poliuretan Foam-in-Place SJ-503 (lebar gasket 5-30mm)

Sistem pencampuran dan penyaluran otomatis dua komponen PU untuk penyegelan dan gasket dengan gasket foam FIPFG.

SJ-503 (gasket width 5-30mm) Polyurethane Foam-in-Place Gasketing Machine

Permintaan Penawaran

Mesin gasket foam poliuretan FIP (5-30mm) adalah sistem terpisah yang dirancang dan diproduksi secara independen oleh SHANJIA. Mesin ini dilengkapi dengan mekanisme penutupan nozzle instan untuk mencegah tetesan bahan dan penyumbatan, serta fungsi pembersihan otomatis dan pengendalian tekanan. Desain modular ruang campuran memudahkan pemeliharaan dan mengurangi ketergantungan pada bagian yang cepat aus. Selain itu, penggunaan komponen berkualitas tinggi yang diimpor dari berbagai negara meningkatkan stabilitas keseluruhan mesin gasket foam poliuretan FIP, menjadikannya solusi yang andal untuk berbagai aplikasi gasket dan penyegelan.

Debit nozzle 0,3-5g/dtk
Lebar gasket 5-30mm (4mm di dalam jalur)
Kecepatan pergerakkan nozzle 0-30 m/mnt

Aplikasi

Mesin gasket foam poliuretan FIP otomatis dapat digunakan untuk penyegelan komponen dan bagian-bagian sistem penyimpanan energi, perangkat elektronik, peralatan rumah tangga, sistem pendingin, penyaring udara, dan sebagainya.

Spesifikasi

Rentang Pergerakkan (X/Y/Z)	2250×1250×200mm (dapat dikustom)
Dimensi	2500×2200×2200mm (dapat dikustom)
Berat	1600kg
Daya Total	3-4kW
Lebar Gasket	5-30mm (dapat diatur sesuai dengan batas rentang)
Rasio Pencampuran	1:1-10:1
Debit Nozzle	0,3-5 g/dtk
Kecepatan Nozzle	0-30 m/mnt
Suhu Lingkungan Kerja	-15°C to +35°C
Akurasi	±0,005
Batas Tekanan & Alarm	0-4 MPa
Akurasi Penyaringan	40-50 µm
Akurasi Pengulangan	±0,05mm
Tekanan Udara	≧0,6MPa
Frekuensi	50Hz
Voltase	Tiga fasa lima kabel 380V

Fitur

Robot linear dengan sistem kontrol cerdas yang dapat beralih antara mode 2D dan 3D.
Pemrograman CNC multi sumbu mengarahkan gerakan mesin dan memungkinkan penanganan komponen yang kompleks sambil memastikan tingkat presisi yang tinggi.
Penyimpanan parameter cerdas, memungkinkan jalur gerakan yang fleksibel.
Sistem peringatan kesalahan yang andal secara otomatis menghentikan mesin jika terjadi kesalahan, penanggulangan masalah jarak jauh, dan pemantauan waktu nyata bahan gasket dapat dilakukan.
Verifikasi cerdas densitas gasket foam, penyesuaian akurat kekakuan gasket busa, dan dukungan untuk berbagai merek gasket busa untuk kinerja optimal.
Port yang dapat disesuaikan sesuai dengan persyaratan operasional spesifik.
Kompatibel dengan Industry 4.0 MESTIntel dan sistem lainnya.
Security barrier opsional tersedia untuk menciptakan lingkungan kerja yang lebih aman.
Opsi warna kustom untuk bagian utama mesin.

Keterangan

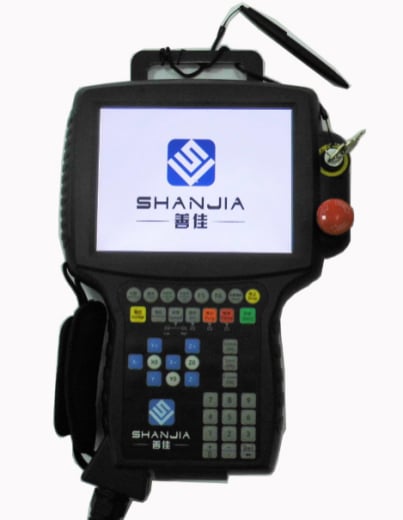

Sistem kontrol berteknologi paten yang dikembangkan oleh para ahli Jerman (nomor paten: ZL 2012 0 0514564.3).
Pengoperasian jarak jauh melalui jaringan internet, menyediakan komunikasi audio dan video langsung serta pemecahan masalah virtual.
Simulasi operasi cerdas yang menghilangkan ketidakakuratan akibat kesalahan pengukuran manual.
Pembuatan gambar otomatis untuk produk 2D tanpa memerlukan pemrograman dan produk 3D tanpa bergantung pada gambar teknis, sepenuhnya difasilitasi oleh operasi robotik.
Kemampuan untuk mengontrol bentuk gasket busa secara fleksibel dalam situasi apa pun, memastikan presisi dan adaptabilitas di berbagai aplikasi.

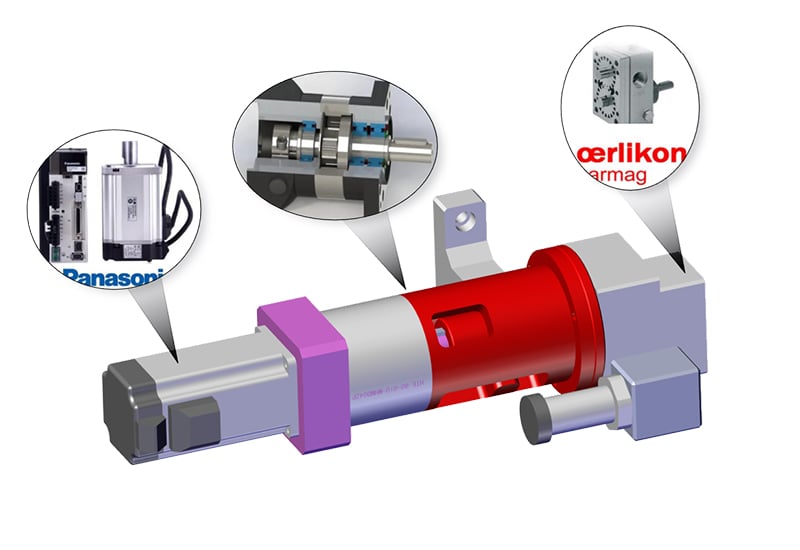

Enam servo Panasonic dari Jepang dengan. Masing-masing beroperasi secara independen untuk menjamin stabilitas dan kepresisian, memberikan operasi yang stabil, efisien, dan tidak berisik.

Dibuat oleh produsen Jerman Barmag, pompa metering memastikan penyaluran yang akurat dengan tingkat akurasi metering ±2%.

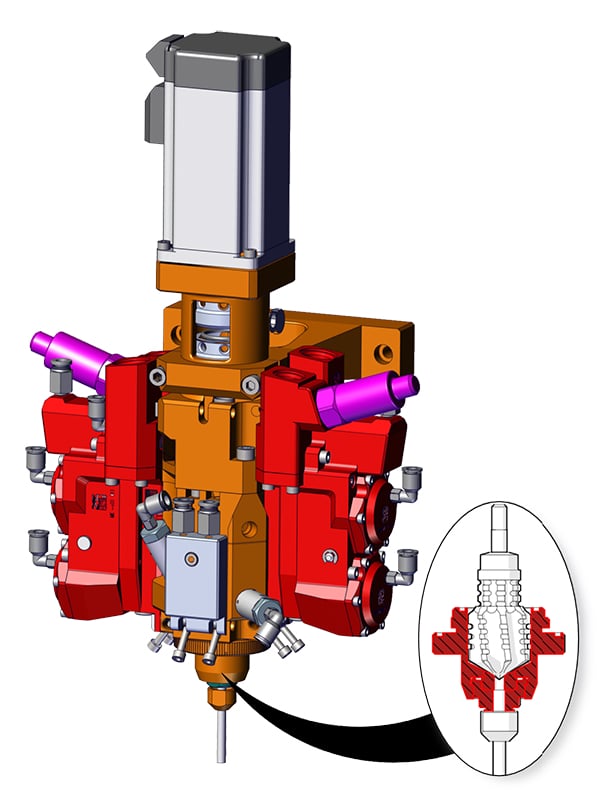

Katup pencampur/mixing valve dengan tingkat kepresisian tinggi yang dikembangkan sendiri, mampu mencapai akurasi penakaran yang luar biasa sebesar 0,01 g/dtk untuk bahan satu komponen.
Ruangan pencampur yang dirancang dengan pengaturan tekanan yang dapat disesuaikan dan sistem alarm untuk mengatasi fluktuasi tekanan akibat faktor lingkungan, memastikan operasi yang stabil.
Kontrol mekanis dan pneumatik untuk penyaluran foam gasket yang konsisten dan lancar, mencegah penumpukan atau ketidakkonsistenan.
Sistem pembersihan bertekanan tinggi yang dipatenkan untuk ruang pencampuran, menggunakan aliran bertekanan tinggi melalui empat lubang untuk mencapai efektivitas pembersihan yang unggul.

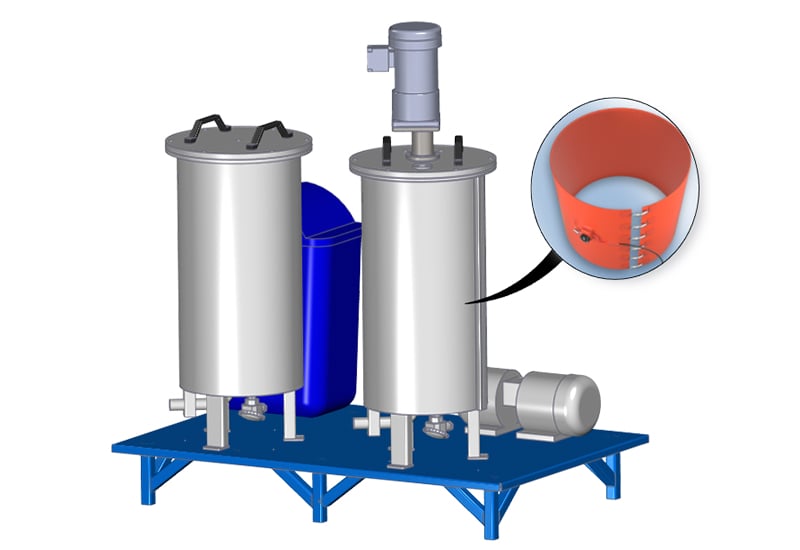

Tangki penyimpanan dengan pendingin air ini dilengkapi dengan konstruksi berlapis ganda menggunakan baja tahan karat 316, fungsi pengadukan otomatis untuk menjaga konsistensi material, pemantauan canggih terhadap kandungan gas material, pengisian udara otomatis, alarm beban rendah terintegrasi untuk menjaga tingkat material yang konsisten, pengisian gasket foam otomatis untuk produksi yang lancar, kontrol suhu canggih yang beroperasi secara efisien tanpa memerlukan perangkat pendingin udara eksternal, memberikan kenyamanan dan mengurangi kebutuhan ruang.

Robot linear.
Sistem kontrol (termasuk kabinet elektrik).
Tangki penyimpanan pendingin air.
Meja kerja logam aluminum.

Dua komponen poliuretan

Gasket foam dihasilkan langsung pada permukaan produk yang diaplikasikan.
Mesin gasket foam foam-in-place mengeluarkan gasket foam yang lembut dan elastis, memastikan fleksibilitas dan ketahanan dalam berbagai aplikasi.
Terbuat dari poliuretan, gasket foam ini merupakan campuran dua komponen utama: poliol (komponen A) dan isosianat (komponen B). Gasket foam dapat mencapai kondisi akhir dalam hitungan menit.
Perbandingan lebar/tinggi: 2:1-3:1
Waktu pengeringan: 10-20 menit

Lingkungan bebas debu dan terlindungi dari angin.
Kelembaban: 40-60%
Suhu: -15°- +42°
