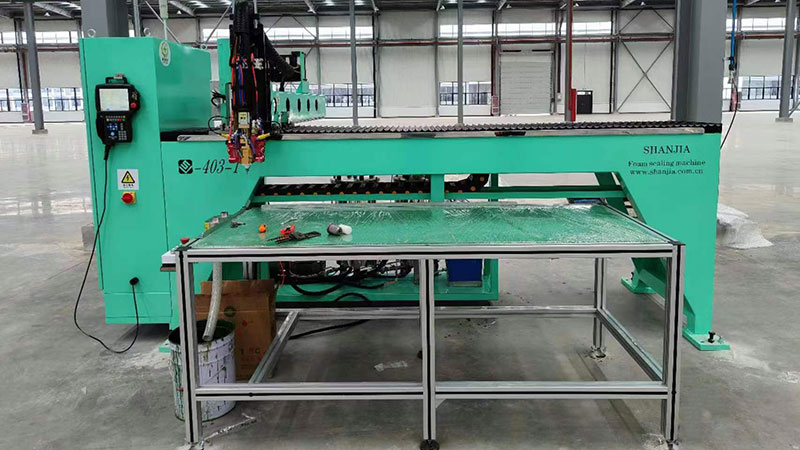

Mesin Gasket Poliuretan Foam-in-Place SJ-403-1 (lebar gasket 5-30mm)

Sistem pencampuran dan penyaluran otomatis dua komponen PU untuk penyegelan dan gasket dengan gasket foam FIPFG.

SJ-403-1 (gasket width 5-30mm) Polyurethane Foam-in-Place Gasketing Machine

Permintaan Penawaran

Mesin gasket foam poliuretan SJ-403-1 yang dirancang secara personal ini dilengkapi dengan ruang dalam yang lebih kompak dan dilengkapi dengan mekanisme penutupan nozzle instan untuk mencegah tetesan bahan dan penyumbatan, serta fungsi pembersihan otomatis dan pengendalian tekanan. Ruang pencampuran mesin ini dilengkapi dengan modul independen, yang memudahkan pemeliharaan dan mengurangi ketergantungan pada bagian yang cepat aus.

Debit nozzle 0,3-5g/dtk
Lebar gasket 5-30mm
Kecepatan pergerakkan nozzle 0-30 m/mnt

Aplikasi

Mesin gasket foam poliuretan FIP otomatis dapat digunakan untuk penyegelan komponen dan bagian-bagian sistem penyimpanan energi, perangkat elektronik, peralatan rumah tangga, sistem pendingin, penyaring udara, dan sebagainya.

Spesifikasi

Rentang Pergerakkan (X/Y/Z)	2250×1250×200mm (dapat dikustom)
Dimensi	2700×2200×2200mm (dapat dikustom)
Berat	1600kg
Lebar Gasket	5-30mm (dapat diatur sesuai dengan batas rentang)
Rasio Pencampuran	1:1-10:1
Suhu Lingkungan Kerja	-15°C to +35°C
Akurasi	±0,2%
Batas Tekanan & Alarm	0-4MPa
Akurasi Penyaringan	40-50µm
Debit Nozzle	0,6-5g/dtk
Kecepatan Perpindahan Nozzle	0-12m/min
Akurasi Pengulangan	±0,06mm
Tekanan Udara	≧0,4MPa
Daya Total	3-4kW
Frekuensi	50Hz
Voltase	Tiga fase lima kabel 380V

Fitur

Robot linear dengan sistem kontrol cerdas yang dapat beralih antara mode 2D dan 3D.
Pemrograman CNC multi sumbu memungkinkan sistem pencampuran dan pengukuran dua komponen untuk melakukan operasi yang kompleks.
Penyimpanan parameter cerdas memungkinkan jalur gerakan yang fleksibel.
Verifikasi cerdas densitas gasket foam, penyesuaian viskositas gasket foam yang akurat, dan dukungan untuk berbagai merek gasket foam untuk kinerja optimal.
Port yang dapat disesuaikan sesuai dengan kebutuhan operasional yang spesifik.
Kompatibel dengan Industry 4.0 MESTIntel dan sistem lainnya.

Keterangan

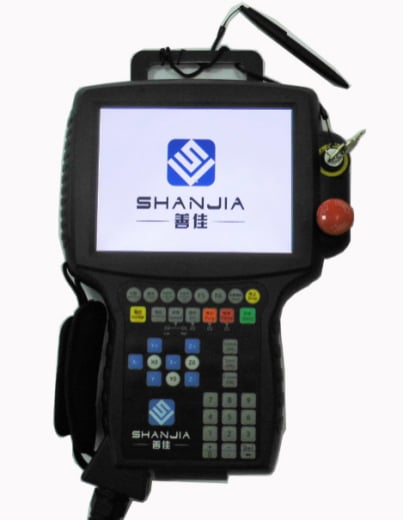

Sistem kontrol cerdas memungkinkan pemrosesan komponen 2D dan 3D. Dengan dukungan pemrograman CNC multi sumbu, mesin gasket FIP dapat beroperasi secara fleksibel di jalur apa pun.
Simulasi operasi cerdas menghilangkan ketidakakuratan yang disebabkan oleh kesalahan pengukuran manusia.
Chip DSP dari TI Amerika + chip ARM asal Korea sebagai CPU kontrol utama + chip FPGA dari ALTERA Amerika.
Konfigurasi dual-core dapat diintegrasikan ke dalam kabinet kontrol atau ditempatkan secara eksternal sebagai komponen independen.
Pembuatan gambar otomatis untuk produk 2D tanpa memerlukan pemrograman. Gambar produk 3D dapat diekspor melalui USB flash drive.

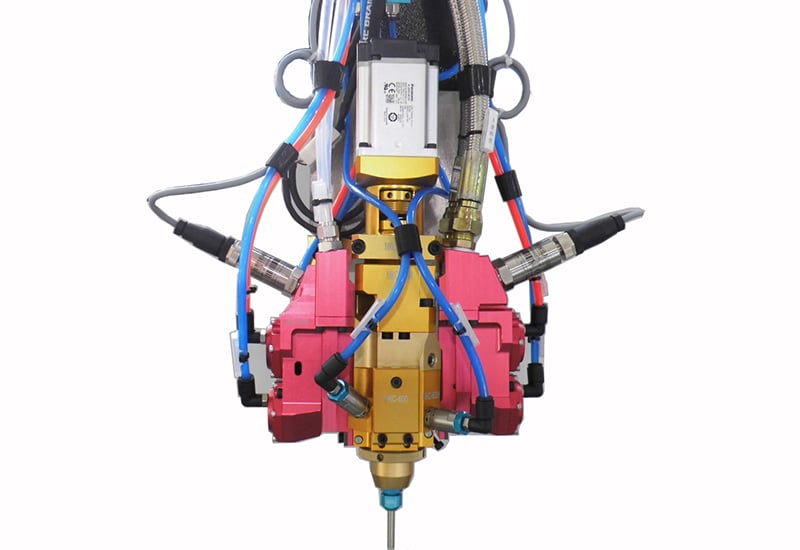

Katup pencampur presisi tinggi buatan kami (MKC-600) mencapai akurasi penakaran luar biasa yaitu sebesar 0,01 g/dtk untuk bahan satu komponen.
Mixing chamber dirancang dengan pengaturan tekanan yang dapat disesuaikan dan sistem alarm untuk mengatasi fluktuasi tekanan akibat faktor lingkungan, memastikan operasi yang stabil.
Kontrol mekanis dan pneumatik untuk penyaluran busa gasket yang konsisten dan halus, mencegah penumpukan atau ketidakkonsistenan.
Sistem pembersihan bertekanan tinggi yang dipatenkan untuk ruang pencampuran, menggunakan aliran turbocharged melalui empat lubang untuk mencapai efek pembersihan yang superior.

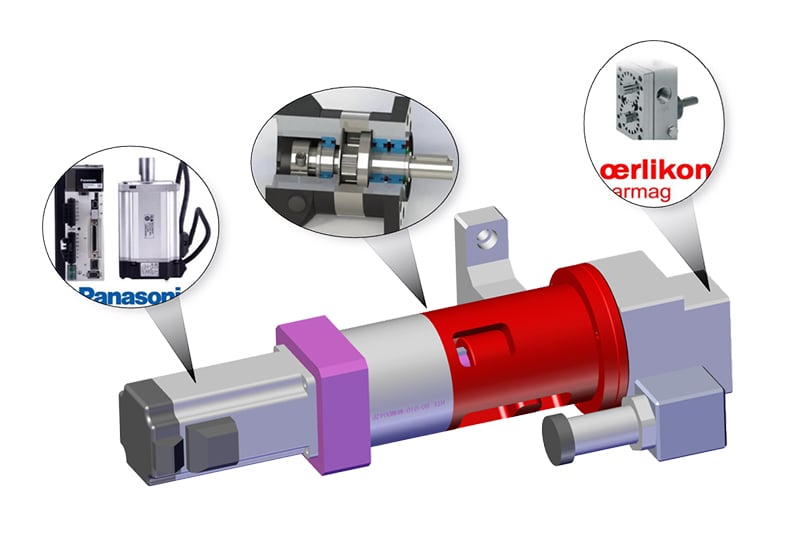

Pompa metering yang dipasok oleh produsen Jerman Barmag memastikan pengeluaran yang presisi dengan akurasi pengukuran ±2%.

Enam servo drive Panasonic dari Jepang. Setiap unit beroperasi secara independen untuk menjamin stabilitas dan presisi, memberikan operasi yang stabil, efisien, dan tidak berisik.
Penggerak reduksi presisi tinggi memastikan reposisi yang akurat.
Rack gigi yang terintegrasi sepanjang rel panduan untuk meningkatkan kecepatan dan meminimalkan getaran di sudut-sudut.

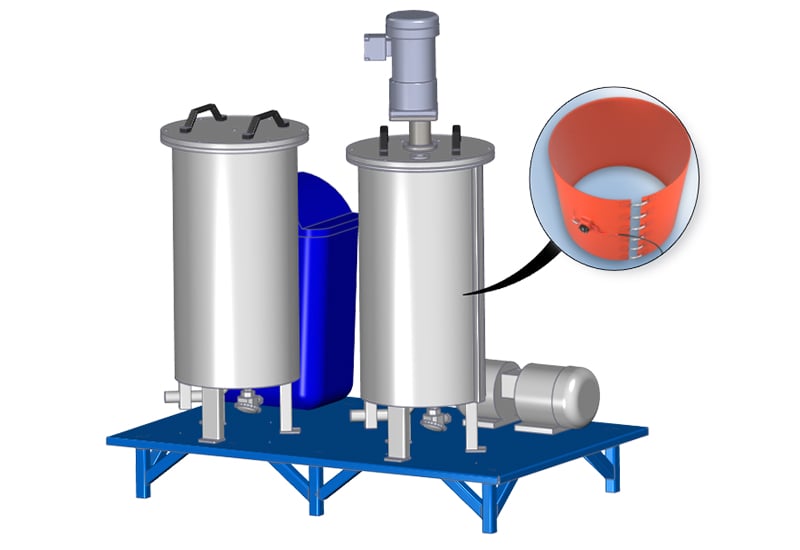

Tangki penyimpanan yang didinginkan oleh air memiliki konstruksi dua lapis menggunakan baja tahan karat 316, fungsi pengadukan otomatis untuk menjaga konsistensi material, pemantauan canggih kandungan gas material, pengisian udara otomatis, alarm beban rendah terintegrasi untuk menjaga tingkat material yang konsisten, pengisian gasket foam otomatis untuk produksi yang lancar, kontrol suhu canggih yang beroperasi efisien tanpa memerlukan perangkat pendingin udara eksternal, menawarkan kenyamanan dan mengurangi kebutuhan ruangan.

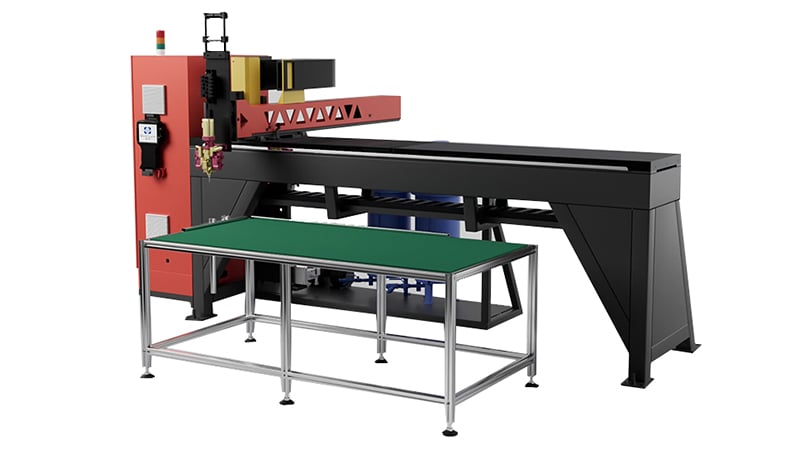

Robot linear.
Sistem kontrol (termasuk kabinet elektrik).
Tangki penyimpanan pendingin air.
Meja kerja logam aluminum.

Dua komponen poliuretan

Gasket foam diaplikasikan langsung pada permukaan produk yang diolah. Mesin foam busa in-place menyemprotkan gasket foam yang lembut dan elastis, memastikan fleksibilitas dan ketahanan dalam berbagai aplikasi.
Terbuat dari poliuretan, gasket foam merupakan campuran dua komponen utama: poliol (komponen A) dan isosianat (komponen B). Gasket foam dapat mencapai kondisi akhir dalam hitungan menit.
Perbandingan lebar/ tinggi: 2:1-3:1
Waktu pengeringan: 10-20 menit

Lingkungan bebas debu dan terlindungi dari angin.
Kelmbaban: 40-70%
Suhu: -15°- +35°
