Mesin Formed-In-Place Foam Gasket

Mesin Formed-In-Place Foam Gasket, SJ-504

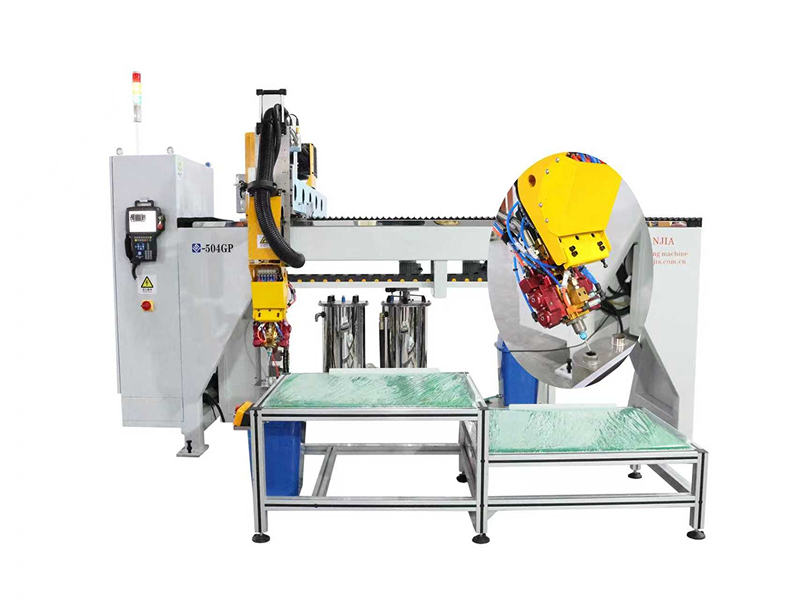

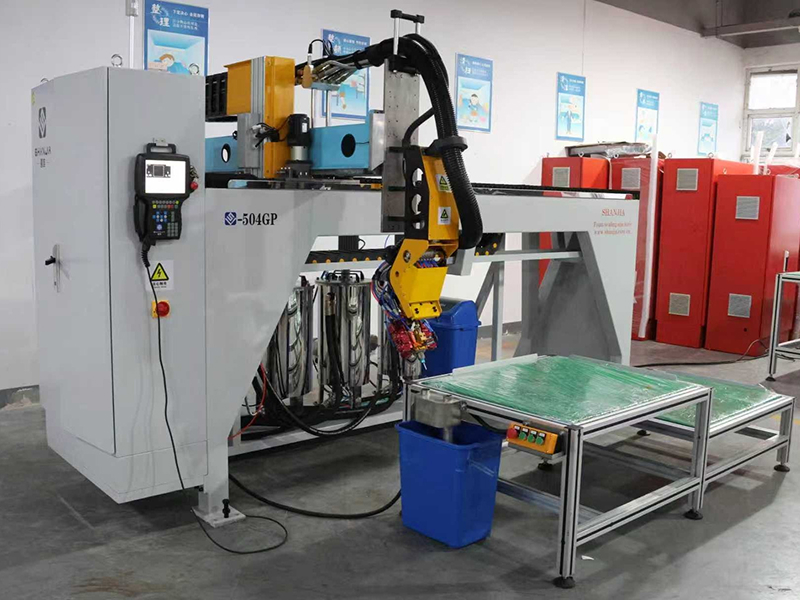

SJ-504 adalah mesin dispensing otomatis FIPFG (Formed-In-Place Foam Gasket) untuk aplikasi sealing dengan foam poliuretan. Mesin ini menggunakan robot dispensing linear empat sumbu dengan gerak terkoordinasi 3+1 sumbu, serta mengintegrasikan sistem kontrol, sistem suplai dan mixing material dua komponen A/B, meja kerja aluminium alloy, dan sistem pembersihan otomatis. Konfigurasi tersebut memungkinkan material gasket poliuretan ditakar dan dicampur secara presisi, kemudian diaplikasikan secara otomatis mengikuti kontur yang telah diprogram.

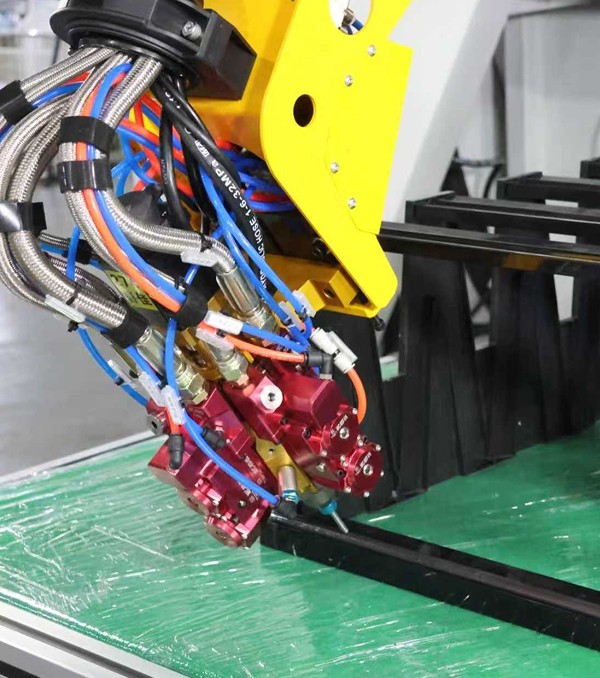

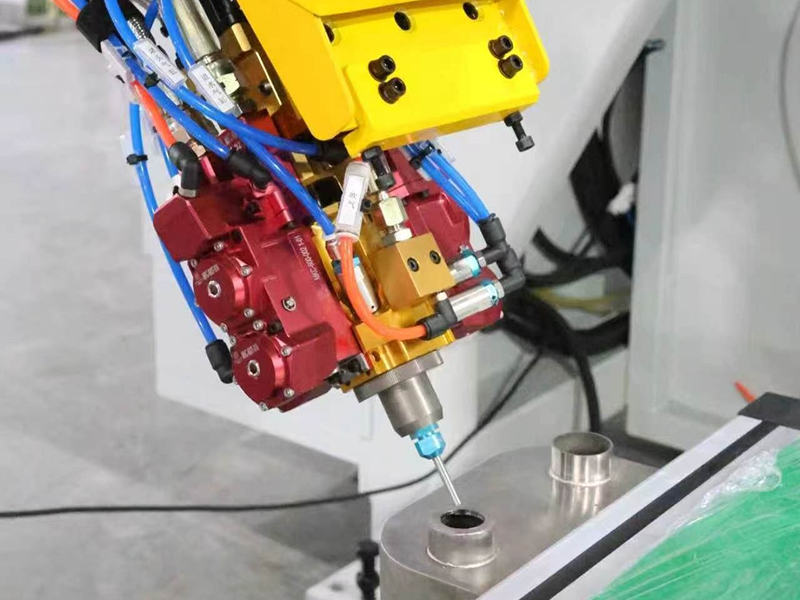

Sistem kontrol gerak empat sumbu memungkinkan proses dispensing dilakukan secara fleksibel dari berbagai sudut dan arah untuk menyesuaikan geometri komponen dan posisi sealing yang berbeda. Mesin mendukung berbagai jalur sealing, termasuk garis lurus, kurva, dan kontur kompleks.

Mesin FIPFG ini sesuai untuk pembuatan gasket foam dengan lebar 5–30 mm. Rasio pencampuran dapat disesuaikan untuk menyesuaikan geometri komponen yang berbeda.

Permintaan Penawaran

Rentang Gerak (X/Y/Z) 2.150×1.150×250mm (dapat dikustomisasi)
Daya Total4–5kW
Kecepatan Gerak0.1–12m/min

Spesifikasi

Rentang Gerak (X/Y/Z)	2.150×1.150×250mm (dapat dikustomisasi)
Dimensi	2.700×2.200×2.200mm (dapat dikustomisasi)
Berat	1.600kg
Lebar Gasket	5–30mm
Rasio Pencampuran	1:1–10:1
Suhu Operasi	-15°C to +35°C
Akurasi Metering	±0,2%
Rentang Tekanan	0,5–1,8MPa
Tingkat Filtrasi	40–50μm
Laju Dispensi	0,5–4g/s
Kecepatan Gerak	0,1–12m/min
Repeatability	±0,06mm
Tekanan Udara Terkompresi	≥0,5MPa
Daya Total	4–5kW
Frekuensi	50Hz
Tegangan	380V. tiga-fase. lima-kabel

Aplikasi

Mesin gasket foam formed-in-place umumnya digunakan untuk pembuatan gasket foam poliuretan pada komponen otomotif, penutup/panel listrik, peralatan elektronik, komponen sistem penyimpanan energi, peralatan rumah tangga, sistem pendingin, dan peralatan pemurnian udara.

Konfigurasi

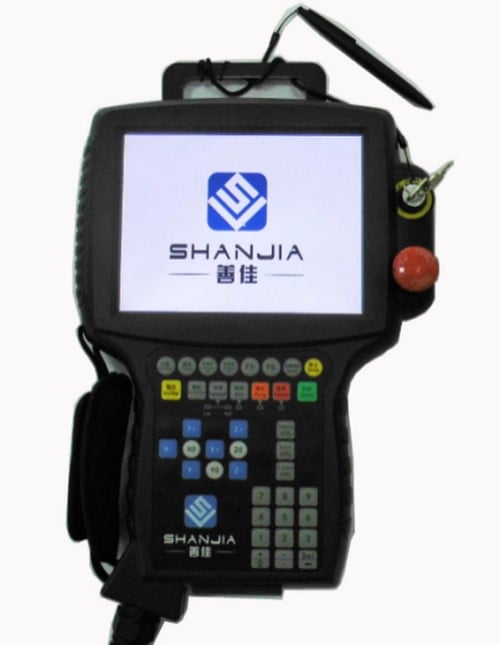

Sistem kontrol dispensing dikembangkan oleh tenaga ahli Jerman khusus untuk material poliuretan dan telah memperoleh paten (No. paten ZL 2012 0 0514564.3).
Sistem kontrol dapat dikustomisasi dalam berbagai bahasa. Sistem menggunakan jaringan area lokal (LAN) untuk berbagi data secara langsung dengan respons cepat, sehingga mendukung kontrol secara real-time.
Sistem kontrol dispensing dapat dihubungkan dengan Multi-Agent System (MAS) untuk menyediakan komunikasi audio/video jarak jauh secara real-time, pemantauan program, diagnosis gangguan secara visual, panduan teknis, serta troubleshooting.
Dimensi benda kerja, file gambar, dan parameter teknis dapat disimpan di dalam sistem kontrol dan dipanggil kembali saat diperlukan.
Sistem kontrol mendukung pemrograman berbagai bentuk dan jalur dispensing secara bebas, termasuk lingkaran, persegi, trapesium, bentuk L, bentuk C, dan garis lurus. Lebar gasket juga dapat diubah pada bagian tertentu dari kontur yang telah diprogram.

Dilengkapi dua pompa metering, masing-masing digunakan untuk menyuplai material komponen A dan komponen B.

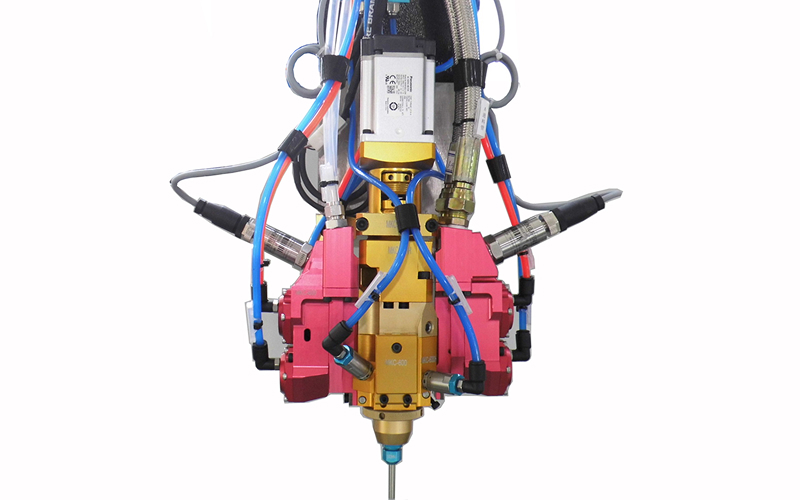

Valve suplai material seri MKC-600 diproduksi oleh SHANJIA berdasarkan teknologi Jerman, dengan akurasi metering ±0,2%.
Tekanan komponen A/B ditampilkan secara digital untuk memudahkan penyesuaian material

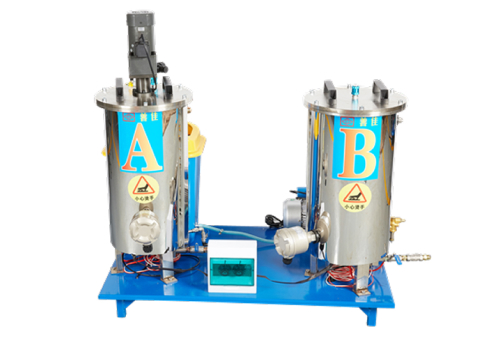

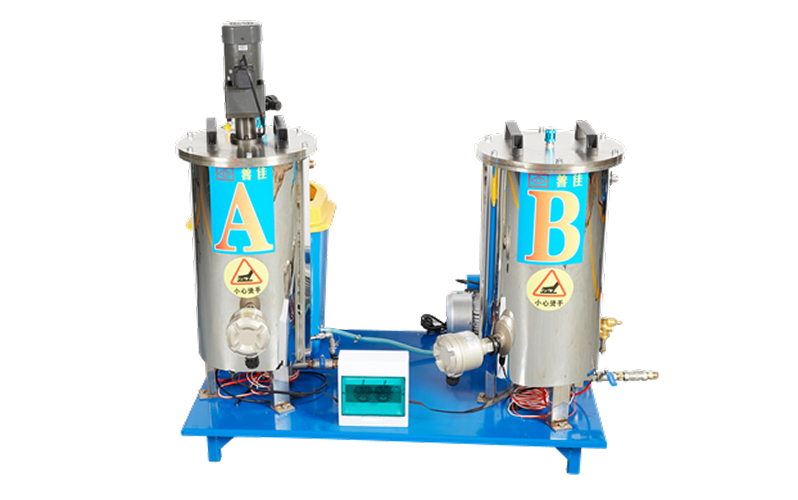

Tangki tekanan berdinding ganda terbuat dari stainless steel 304 dengan kapasitas 40 L.
Dilengkapi dengan alarm otomatis untuk mendeteksi saat level material rendah memastikan suplai material tetap mencukupi.
Tangki komponen A dilengkapi pengadukan otomatis untuk mencegah pemisahan material selama tidak digunakan dalam waktu lama.
Unit kontrol suhu dapat beroperasi secara normal pada lingkungan bersuhu rendah antara -15°C hingga 10°C.
